近年來，我國已經成為世界第一機床消費大國和數控機床進口大國。工業互聯網是未來制造業的發展趨勢，應用工業互聯網的企業能夠占得先機。隨著數字化、智能化浪潮來襲，現通過無線通訊的方式，使機床上云布局來提高產品質量、提升生產效率和優化生產過程已經成為各企業的共識。通過應用物聯、云服務、大數據等關鍵技術，采集數控機床從設計、生產到機床整機調試，用戶交機使用全生命周期數據，建立機床檔案數據管理，全生命周期信息追溯。為用戶提供遠程設備監控、生產統計管理、設備運行維護服務。本文所討論的NB-IoT技術是一種革新性技術,相比目前商用的2G/3G/4G及其他無線技術，它支持海量連接、深度覆蓋能力、超低功耗、穩定可靠、低成本及架構優的特性?；?NB-IoT技術的機床聯網系統，更好地解決現已運用的各類無線技術如WiFi、藍牙、M2M、Zigbee等傳輸距離短、覆蓋區域局限、信號穿透力差、通信易受干擾問題；同時也解決有線組網中布線復雜、設備節點有限、成本高的問題[1-3]。

1 系統總體構架及原理

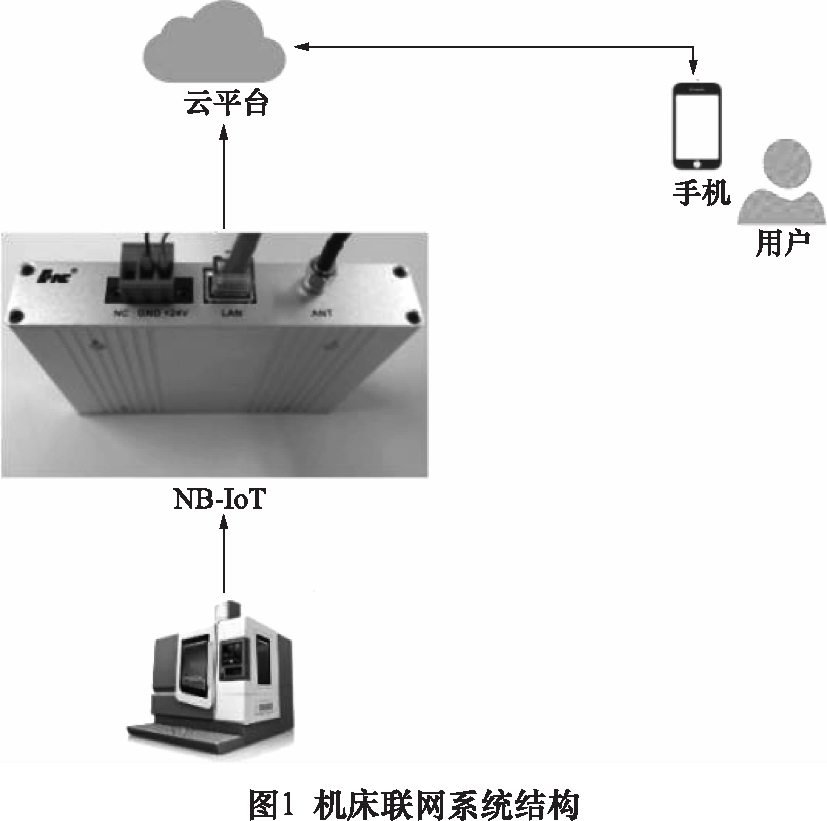

基于NB-IoT技術的機床聯網系統如圖1所示，數控機床將采集的各類信息通過以太網傳給NB-IoT裝置，裝置對數據進行接收與分析后，通過射頻天線發送給運營商基站轉發到云平臺上，用戶即可在PC端或手機APP端查閱到關于數控機床采集到的數據信息。

2 基于NB-IoT硬件設計

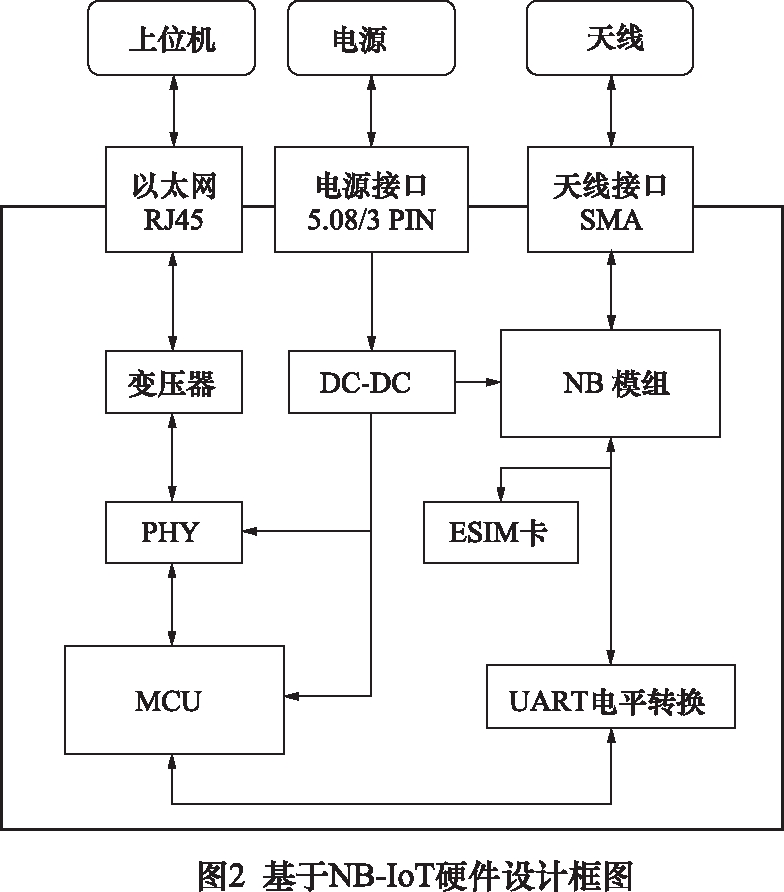

基于NB-IoT硬件設計框圖如圖2所示。包括上位機(機床數控系統)、以太網RJ45接口、網絡變壓器、百兆PHY芯片、MCU(微控制器)、DC-DC(電源轉換芯片)、電平轉換電路、NB-IoT模組及eSIM卡、SMA射頻連接器及NB頻段專用天線。下文將具體介紹各個模塊的硬件實現。

(1)百兆以太網模塊。本系統采用的是PULSE網絡變壓器，搭配TI的DP83848單路10/100 M以太網PHY芯片，支持自動協商模式。微控制器則采用了STM32F107系列MCU，不僅成本低廉，且?guī)в蠷GMII接口物理連接方式與以太網PHY芯片相連。當上位機將數據打包通過以太網發送給MCU后，MCU對數據進行接收并處理，再將數據打包成指定的格式發往下一處理程序。

(2)UART電平轉換模塊。由于MCU引腳為+3.3 V電平，而NB模組引腳為+1.8 V電平，所以通過UART電平轉換電路進行兩者之間的數據通信。采用同晶體管來搭建的電平轉換電路，串口傳輸速率較低，晶體管即可滿足傳輸特性需求，且簡易實用、成本低廉。

(3)NB模組模塊。本系統采用的移遠BC26模組，BC26模組提供豐富的外部接口(UART，SPI，ADC等)和協議棧(UDP/TCP，CoAP，LWM2M，MQTT等)，支持全頻段，同時也支持移動、電信、阿里云等物聯網云平臺，超低功耗，尺寸緊湊。采用電信NB-IoT的eSIM貼片卡，直接集成到板卡上，無需外置卡槽。當接收到來自MCU的數據信號后，NB-IoT模組對數據進行解析打包，通過SMA射頻連接器送到NB-IoT專用天線，將數據外發至運營商基站轉送到云平臺上。

(4)DC-DC電源模塊。本系統采用TI的TPS54-331芯片，具有寬輸入范圍，可調節電壓，內部集成MOS，效率高，欠壓過壓及過流保護等優勢。為保證采集數據在信號處理和傳輸過程中，不被電源上的噪聲所干擾,保證NB-IoT模組供電電源和MCU及周邊電路的供電電源紋波較小。在電源引腳上使用RC濾波電路中，添加了固態電容進一步減少電源噪聲對信號處理過程的干擾。

3 固件設計和軟件功能實現

基于NB-IoT固件功能實現由MCU完成，主要包括系統初始化，以太網數據監測及發送，NB-IoT模組數據監測及接收。軟件功能實現由上位機完成，主要包括全局初始化建立Socket通訊，配置NB模組連接NB網絡及應用服務器，數控系統應用程序數據收發。

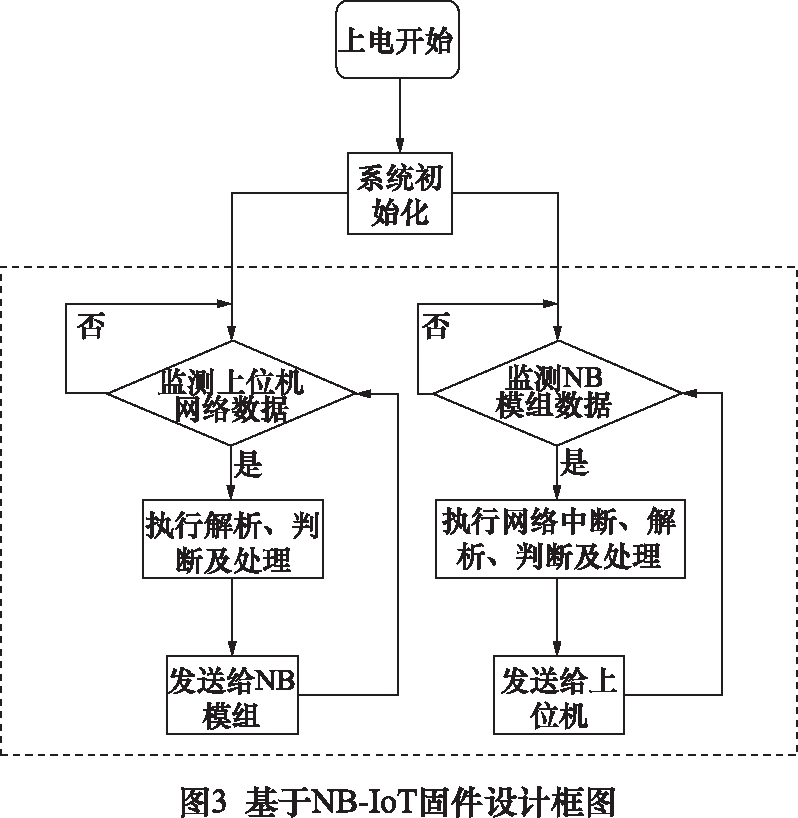

(1)基于NB-IoT固件設計框圖如圖3所示。在硬件上電后即開始進行系統初始化，包括以太網配置，NB-IoT模組配置等。隨后進入主程序監測網絡數據，當監測到來自上位機的網絡數據后，對接收到的數據進行解析并判斷，提取數據打包并發送到NB-IoT模組，重復執行。當監測到來自NB-IoT模組的數據后，產生網絡中斷，對接收到的數據進行解析并判斷，提取數據打包并發送到上層網絡，復位中斷后重復監測。MCU溝通于上位機和NB-IoT模組之間，根據不同網絡狀態作出不同的信息反饋，根據接收到兩側數據情況作出不同的信息反饋，扮演了一個重要的角色。

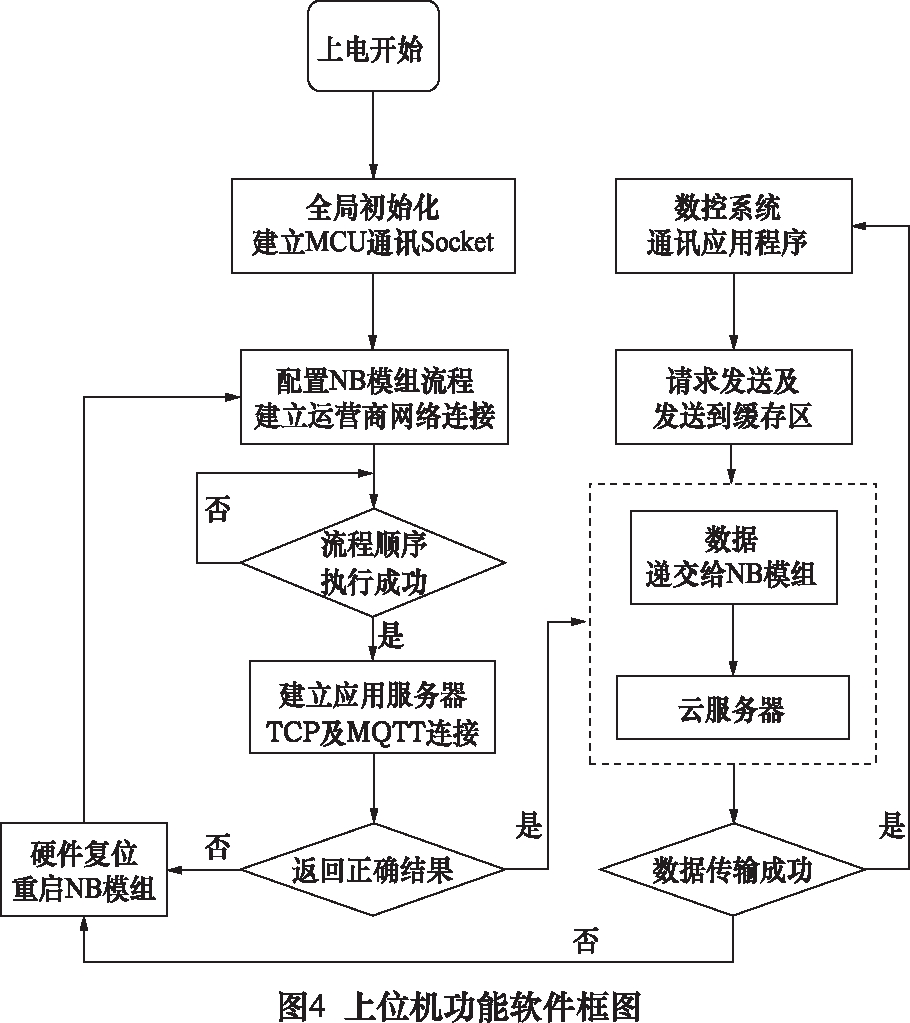

(2)上位機功能軟件框圖如圖4所示。上位機連接硬件設備后，上電后首先進行軟件模塊全局初始化并與MCU建立以太網通訊通道Socket。隨后按NB-IoT聯網流程一步步對NB-IoT模組配置使之附著到NB-IoT網絡上，在這個過程中，如出現任何一流程失敗，軟件將重新配置NB-IoT模組聯網流程。完成附著NB-IoT網絡后，軟件發起建立連接上層應用服務器，如果建立失敗即復位NB-IoT模組重新建立。并行存在的數控系統應用程序發起數據發送請求，當所有連接成功后，將緩存區的數據遞交給NB-IoT模組發往云服務器，完成一次數據傳輸。

4 系統聯調驗證

基于NB-IoT聯網系統聯調部分(主要分為固件調試和硬件調試)通過后，就可聯合上位機產品一起進行軟件和硬件的聯調，再結合云平臺數據進行終端(PC及APP)聯調。后期開展硬件可靠性測試、軟件性能測試、流程測試、系統兼容性等測試，完成基于NB-IoT技術一體化組合的機床聯網系統。

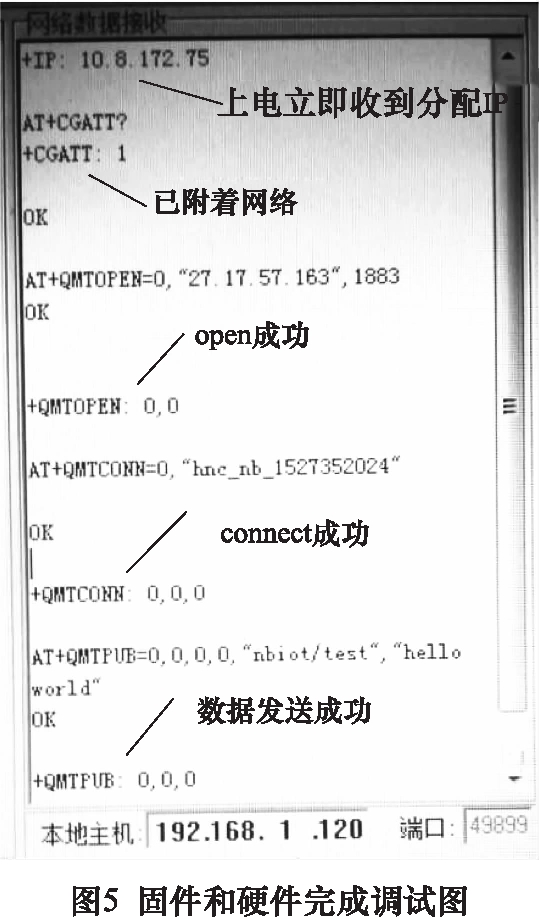

(1)固件和硬件完成聯調圖如圖5所示。當硬件指標測試通過后，結合固件進行調試，用PC代替上位機進行手動調試硬件及固件功能，跟據相關的指令及要求進行在線調試，如測試網絡功能，各項解析處理及NB-IoT數據收發功能等，完成聯調。

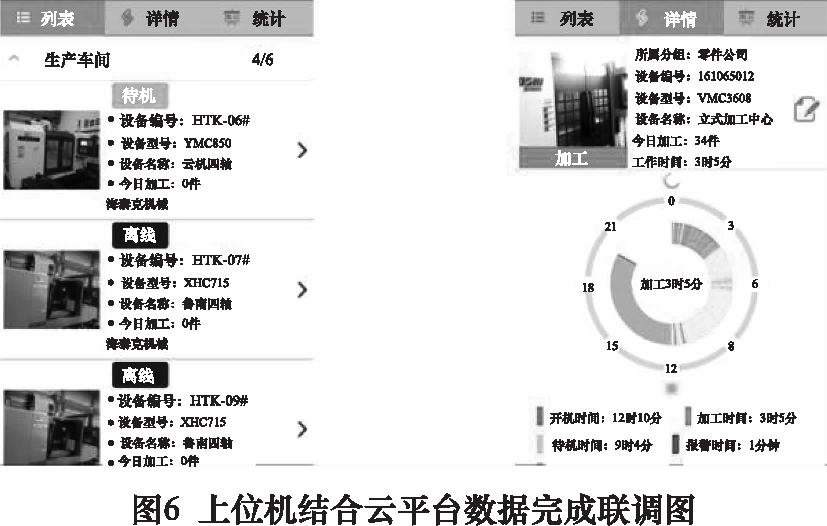

(2)上位機結合云平臺數據完成聯調如圖6、圖7所示。當固件和硬件完成聯調后，結合上位機軟件及手機APP端進行聯調，將數控機床需要采集的數據信息通過NB-IoT聯網系統上傳到云服務器，再通過手機APP端顯示。

5 結語

本文給出了低成本、廣覆蓋、海量連接、穿透力強、穩定可靠的基于NB-IoT技術的機床聯網系統設計方法。通過對硬件分模塊化可靠設計，固件簡潔高效處理，上位機軟件功能實現，分布式進行聯調及一體化組合測試，充分驗證了系統設計的正確性、穩定性，并驗證了該系統高度的兼容性，希望能夠在類似的產品或其他構架的產品中得到更廣泛的應用。
